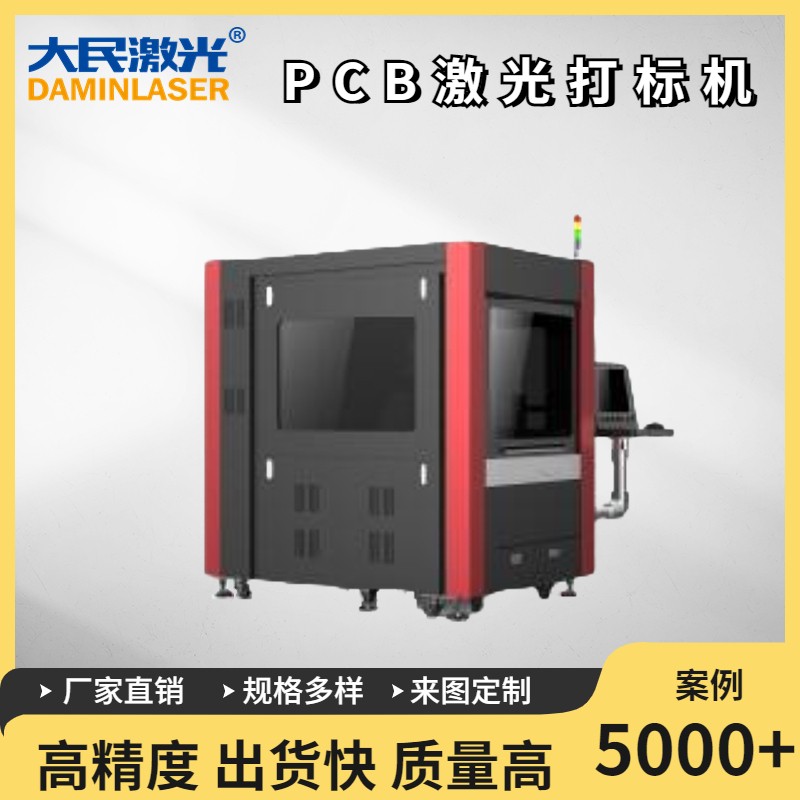

PCB激光打标机

供货城市
全国
供货数量
10000
收藏
  • 商品说明

大民激光设备公司生产的这款PCB激光打标机采用进口激光器,性能稳定。采用高速振镜,加工精度高,打标速度快,性能稳定。软件界面人性化,操作简单易学,编辑功能强大。可自动获取工单号、产品批次号、物料编码、品名规格等信息并自动打码。可自动读取二维码并保存数据,无法读取时自动记录并报警。可定制自动吸板上板下、自动送板上板机,吸送一体上板机,自动收板机,自动转角机等。相比普通喷印方式,无耗材,环保无污染,免维护。采用进口相机定位系统,重复精度高。


技术参数

型号Model

DM-PCB

激光功率Laser power

3-100W 可选/Optional

激光器Laser

CO2、光纤、UV 可选/Optional

工作幅面Work format

450mm*450mm(可定制/Customizable)

工作方式Working methods

工件固定,激光器移动Fixed workpiece, laser moving

电力需求Electricity requirements

220V/50Hz,4KVA

软件系统Software systems

WINDOWS7/10+DAMIN标刻软件(Marking software)

打标速度Marking speed

Ma*6000mm/s

平台移动速度Platform mobile speed

Ma*1000mm/s

PCB厚度/PCB thickness

Ma*25mm

PCB下表面通过高度/PCB lower surface through height

Ma*25mm

可加工二维码尺寸Machined QR Code Dimensions

1.0mm*1.0mm-20mm*20mm(与激光器有关/Related to lasers)

一维码1-D code

Code 39, Code 25,Code 93, Code 128, EAN-13, EAN-8, ISBN等

二维码Two-dimensional code

Datamatrix, QR Code, micro QR Code, PDF417,  Code 49, Code 16K等

字符类型Character type

支持TrueType字体,单线字体(JSF),SHX字体,点阵字体(DMF)

Support TrueType fonts, single line fonts (JSF), SHX fonts, dot matrix fonts (DMF)

支持文件格式Supporting document format

DXF, PLT, Excel, TXT等常用文件格式

DXF,PLT,Excel,TXT common file formats

自动定位功能Automatic positioning function

CCD视觉定位系统

CCD Visual Positioning System

自动读码功能Automatic code reading function

自动读取二维码并保存数据,无法读取时自动记录并报警

Automatically read QR code and save data, automatically record and alarm when unable to read

智能生产功能Intelligent Production Function

可定制与ERP/MES/SAP等系统互联,自动获取工单号、产品批次号、物料编码、品名规格等信息并自动打码

Can be customized and ERP/MES/SAP system interconnection, automatic access to work order number, product batch number, material code, product name specifications and other information and automatic code

上板机

Upper board machine

自动送板上板机、自动吸板上板机 可定制

Automatic board feeding machine, automatic board suction machine can be customized

收板机Board feeder

自动收板机 可定制Auto-collector customized

其他自动化功能

Other automation functions

可定制 自动翻板机、输送流水线等

Can be customized automatic plate turning machine, conveying line


PCB激光打标机硬件特点/Hardware characteristics

1、激光器件:采用进口激光器件,性能稳定,质量可靠,使用寿命长。

2、光学器件:CCD与光路器件经过我司专业精密位器与软件进行校准,畸変小,精度高。

3、电气器件:使用施耐德、松下、 Omron等一线品牌。

4、机械器件:主体零件均采用CNC数控加エ,保证精度与一致性。


PCB激光打标机特点软件/The software features

1、具有国家认定的自主知识产权。

2、可自动获取工单号、产品批次号、物料编码、品名规格等信息并自动打码。

3、可自动读取二维码并保存数据,无法读取时自动记录并报警。

4、良好人机交互,相机扫描拼接为1:1完整电路板图片,便于直观编程。

5、专业软件团队可依据客户目标做定制化服务。

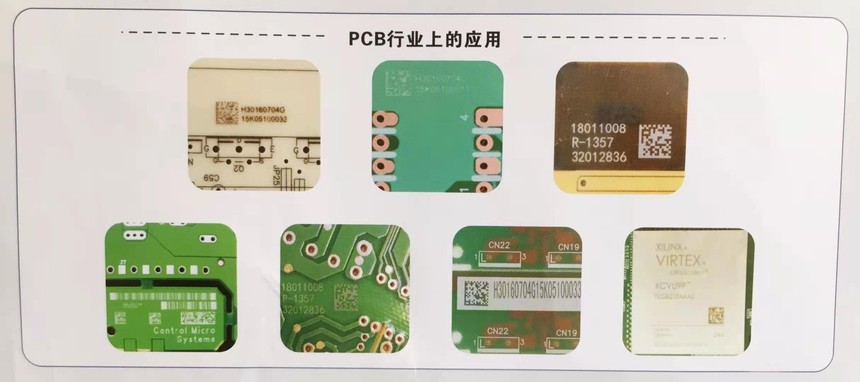

PCB行业应用/PCB industry application

广泛应用于量具刃具、仪器仪表、半导体封装测试、五金工具、汽摩配件、水暖、洁具器材、医疗器械、眼镜、皮革、通讯产品、电子元件、钟表配件、手机按键、电脑键盘、橡塑胶件、电池芯片、传感器、精密机械、首饰、有机玻璃、竹木器雕刻、礼品、食品包装、烟草包装等行业的产品标记。

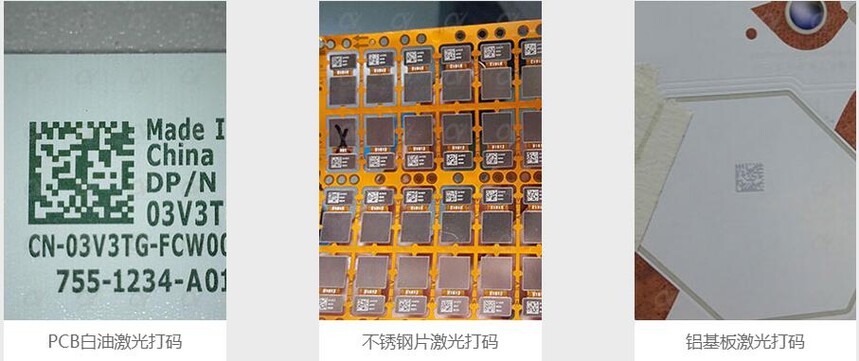

打标效果样品展示/Sample demonstration of marking effect

产品用途/product purpose

PCB激光打标机主要应用于PCB表面自动雕刻二维码(根据不同幅面选择相对应型号),可在白油、绿油、黑油等各种油墨表面自动雕刻二维码。可以将原料采购、生产过程和工艺、产品批次、生产厂家、生产日期、产品去向等信息自动生成二维码,通过激光自动雕刻在PCB表面,实现对产品的追溯和管理。
