详细说明

振镜加XY平台光纤激光焊接机

城市
东莞
供货数量
10000
收藏
本激光机械型号 DM-QC200
  • 商品说明

大民激光设备厂家直供振镜加XY平台光纤激光焊接机此设备应用于新能源行业的焊接。采用高功率振镜,针对于不同的图形,用不同工艺的参数进行焊接,通过导入图纸,可以实现快速响应,减少绘图时间,提高生产的效率。可实现四轴三联动的振镜控制系统,编程简单方便,稳定可靠。工作台采用高精度的模组,滑台模组的行程可选,重复定位精度±0.02mm,有效保证焊接工艺的稳定和精度。聚焦光斑直径小,保障了焊接的功率密度和加工范围。功能强大,操作简单,可兼容多种格式图档;大功率散热系统,满足持续工作的大批量生产。


振镜加XY平台光纤激光焊接机技术参数:

型    号:DM-QC50,DM-QC75,DM-QC100,DM-QC150,DM-QC200,DM-QC300,DM-QC500

激光类型:光纤

激光波长:1070nm

工作物质 :掺镱光纤

激光器 :CW/QCW激光器

光纤芯径:14um/25um/50um/100um(可选)

最大峰值功率:500W-2500W

最大平均功率:50W-500W

输出功率:50-500(Pulsed) 500-2500(CW)

单点最大能量:15J-50J

光束质量:1-2mm×mrad

脉冲重复频率:0Hz≤F≤2500Hz

脉冲宽度:0.2-25ms连续可调

最小聚焦光斑直径:0.2~0.4mm

重复定位精度:0.07mm

标刻速度:(由字母和数字组成的1mm高的单字线

准直镜头:F=125(标配) F=100(可选)

扫描范围(平场F-θ镜头)(flat field F- lens)F=170mm,70×60mm(标配); F=210mm,90×80mm、F=254mm,110×100mm

冷却方式:风冷/水冷

系统供电:220/380 VAC, 50/60Hz 2200W

环境要求:温度Temp10~35°C,湿度Humidity≤70%

整体外形:760mm ×820mm ×1550mm

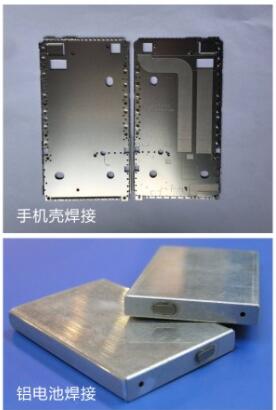

焊接样品效果展示:


应用行业:

振镜加XY平台光纤激光焊接机可焊精细的微电子元件、集成电路引线等精密零件的焊接,大功率二极管、手机电池、手机壳、电子元器件、真空杯、不锈钢制品、传感器、钨丝、铝合金、笔记本电脑 外壳、电器配件、滤清器、油嘴、高尔夫球头、手机屏蔽罩、金属手机外壳、金属电容器外壳、硬盘、微电机、传感器、发热丝、3C金属配件、电子烟发热丝焊接、锌合金工艺品其它类别电子产品的高效率激光点焊、密封焊、重叠焊。
